Нестандартные зубчатые валы

BestPro, профессиональный поставщик станков с ЧПУ в Китае, производит обработанные на станках с ЧПУ шестерни, валы, шлицевые валы и нестандартные комбинированные детали зубчатых валов для промышленного применения. оборудование, автомобильные системы, средства автоматизации и энергетические приложения. Все изготавливается для клиента из чертеж и допуски, качество поверхности или требования к несущей способности.

Проектирование и производство

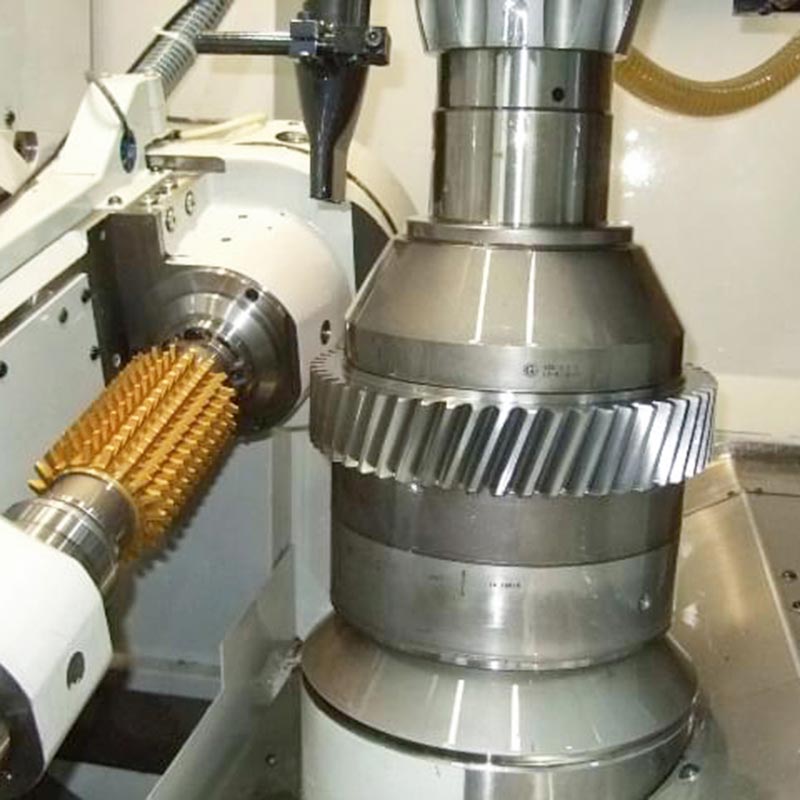

Мелкие партии/Прототипы: все фрезеровано и токарно на станках с ЧПУ; кроме того, как процесс зубофрезерования или формования
Средний/большой объем: для кованых заготовок и обработанных на станке с ЧПУ для большей прочности и стабильности размеров.
Материал, термическая обработка, а также способ обработки зависят от положения шестерни/вала и прикладной нагрузки.

Приложения

Станки: прямозубые/косозубые передачи, приводные валы, соединительные валы.
Автомобили и электромобили: шестерни, шлицы, входные/выходные валы.
Сельское хозяйство и бездорожье: конические шестерни, валы передачи мощности
Автоматизация и робототехника: небольшие модульные шестерни, прецизионные шлицевые валы.
Энергетика и насосы: приводы насосов, крутящие валы, шлицевые соединения.

Механические требования

Высокоскоростные передачи: градиент твердости, низкий уровень шума.
Валы для тяжелых нагрузок: сопротивление усталости при кручении
Агрессивная среда: нержавеющая сталь или обработанные поверхности.

Список материалов/обработки поверхности/позиций

Производственный маршрут

Небольшое количество/прототип

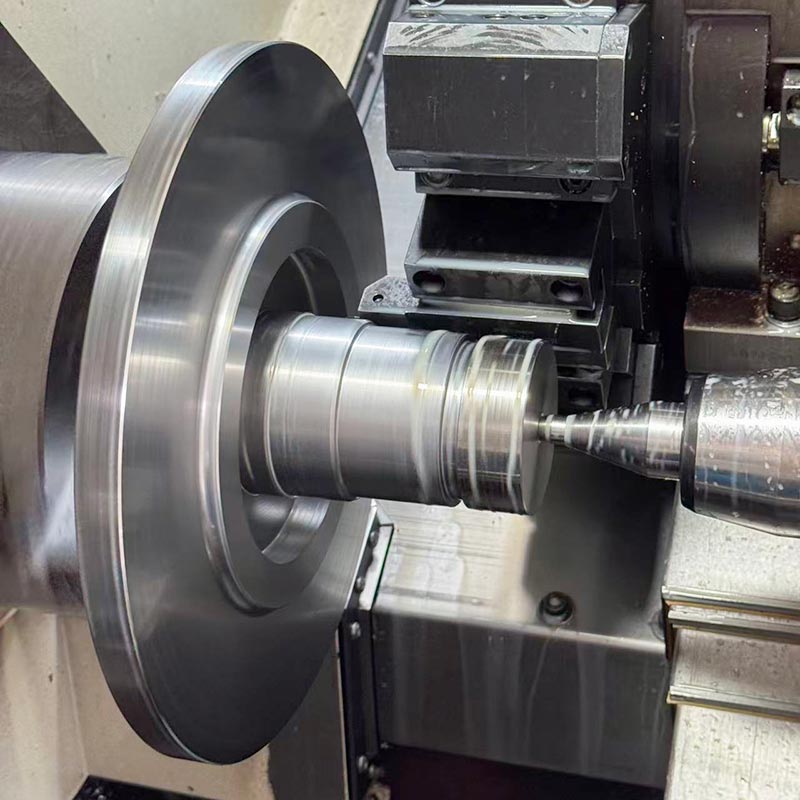

Полностью обработан по технологии ЧПУ: точение, фрезерование и червячная обработка/формовка.
Полезно для проверки геометрии шестерен и центрирования валов.
После термообработки и шлифования нестандартные валы-шестерни имеют хорошую стабильность размеров.

От среднего до большого объема

Кованые заготовки + обработка на станке с ЧПУ для максимальной прочности и усталостной стойкости.
Литые заготовки + ЧПУ обработка больших и сложных форм
Маленькие, крупносерийные прецизионные детали от MIM
Выбор процессов зависит от геометрии и формы использования.

Инженерные требования

Точность передач: шаг, шаг, угол подъема винтовой линии влияют на шум и КПД.
Биение и концентричность: важно для подшипников, распределения нагрузки.
Точность шлица/шпоночного паза: стабильная передача крутящего момента
Распределение твердости поверхностного слоя: зубчатая поверхность твердая, а сердцевина прочная.
Стабильность после термообработки: деформация сведена к минимуму, а изменение размера остается контролируемым.

Пример случая

Вал двигателя MS11 Poclain из материала марки 42CrMo сломался в месте шлицевого перехода при работе в циклических условиях. был приложен крутящий момент. Материал был модернизирован компанией BestPro до 17CrNiMo6, плоский и круглый, науглероженный выбранными закалка. Деталь была изготовлена ​​в виде отдельного вала-шестерни, обработанного на станке с ЧПУ. После первого раза трещин больше не наблюдалось полевые испытания - клиент перезаказал 100 шт.

Следующий шаг

Отправьте свои чертежи или спецификации для нестандартных валов шестерен. Наши инженеры рассмотрят выбор материалов, термообработку и Путь обработки в соответствии с вашими требованиями и требованиями к допускам.
