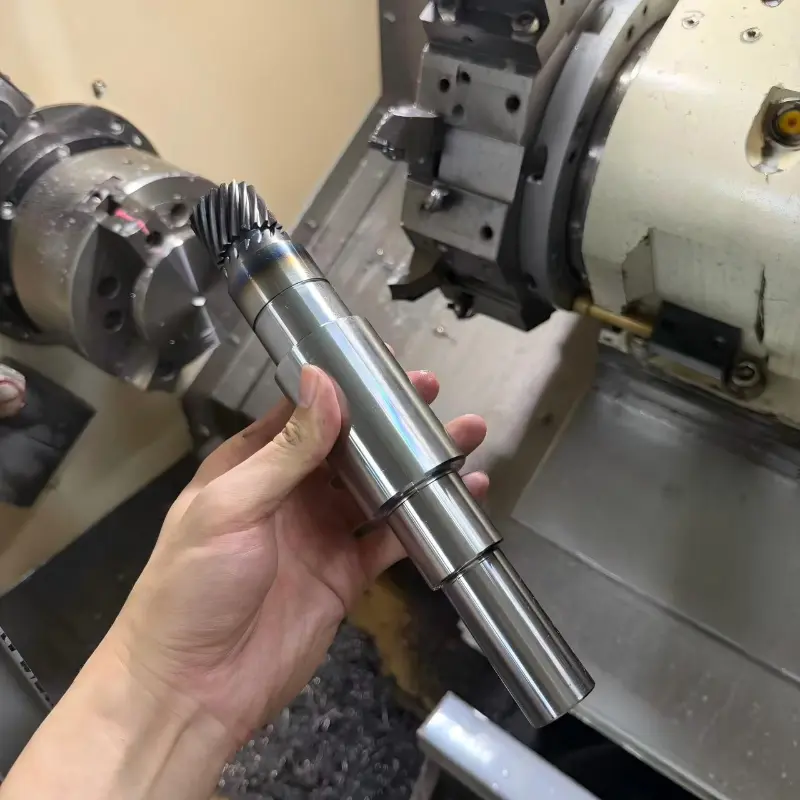

Это был небольшой заказ на поставку специального узла вала с косозубой шестерней, используемого в промышленной трансмиссионной системе.
Узел состоит из вала-шестерни из легированной стали и гибкой муфты. Применяется в оборудовании, требующем стабильной передачи крутящего момента, высоких нагрузок и длительной надежной работы.
Вал изготовлен из легированной стали с хорошей прокаливаемостью и механическими свойствами.
Термическая обработка проводилась для повышения твердости и прочности вала, а также износостойкости и ударных характеристик в условиях эксплуатации.
В случае компонентов трансмиссии важную роль играет ограничение изменений размеров после термообработки. Следовательно, посадочные места подшипников были обработаны после термообработки, чтобы обеспечить окончательную точность и посадку сборки.
Полный производственный процесс включал в себя:
токарная обработка с ЧПУдля особенностей вала
Обработка косозубых зубчатых колес
Термическая обработка
Прецизионная обработка посадочных мест подшипников
Сборка с гибкой муфтой
После термообработки была проведена механическая обработка для устранения возможной деформации и обеспечения необходимого уровня допуска для установки подшипника.
Цилиндрическая шестерня старого образца, но конструкция винтовой шестерни обеспечивает гораздо более плавное зацепление, что эффективно гасит вибрацию и улучшает передачу.

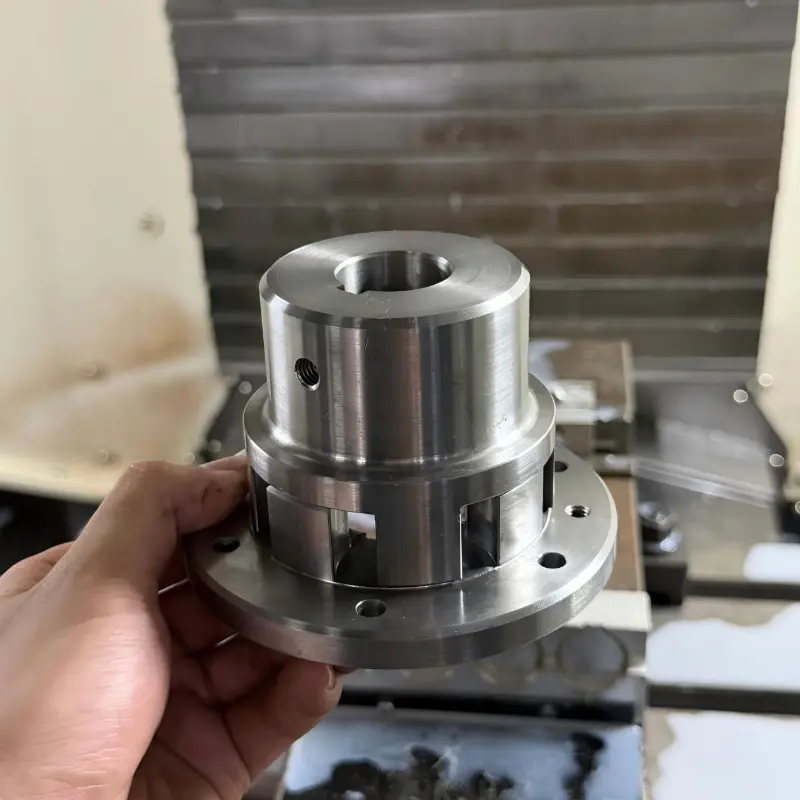

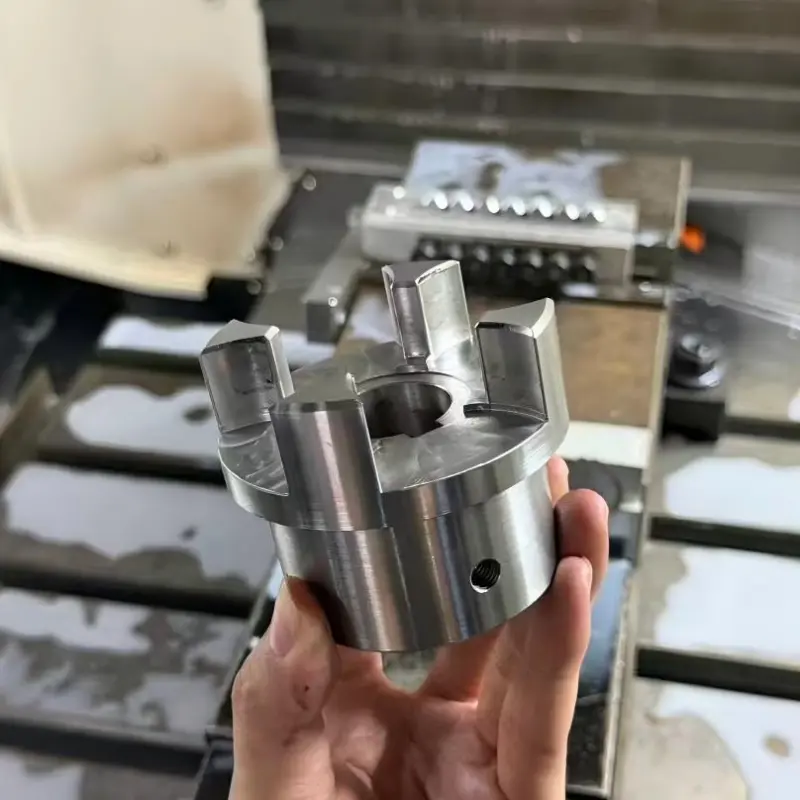

Гибкая муфта поглощает часть импульсов и вибрации во время работы, что позволяет использовать более подходящий узел вала-шестерни в промышленном оборудовании, работающем в непрерывном режиме.
Поэтому это решение с валом шестерни из сплава широко применяется в:
Промышленные редукторы
Системы трансмиссии для тяжелых условий эксплуатации
Оборудование автоматизации
Машины, требующие стабильной передачи крутящего момента
Являясь опытным производителем валов с косозубыми шестернями, компания BestPro Precision Manufacturing обеспечивает изготовление изделий по индивидуальному заказу на основе чертежей, образцов или технических требований.
Охватывая обработку на станках с ЧПУ, контроль процессов термообработки и отделки, а также возможности контроля, мы помогаем клиентам обеспечить надежное производство компонентов трансмиссии как для мелкосерийных, так и для производственных проектов.
-
